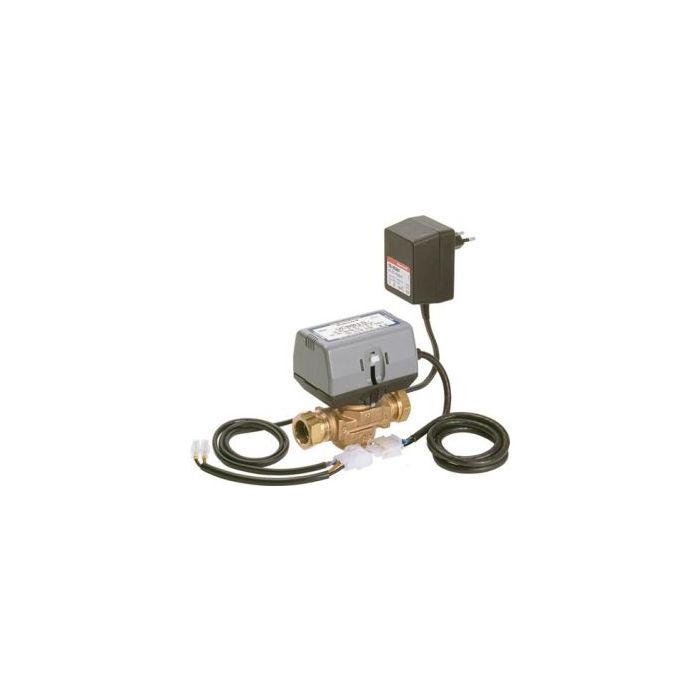

Honeywell Y-VC8615AG1100 2-wegklep 22 mm knel

De Honeywell Y-VC8615AG1100 is een complete voorgemonteerde 2-weg zoneafsluiter met motor en transformator voor verwarmingsinstallaties. Deze uitvoering beschikt over een 22 mm knelaansluiting en een ingebouwd omschakel- en eindcontact. De klep is ontwikkeld voor zoneregeltoepassingen waarbij verschillende delen van een woning of gebouw afzonderlijk van elkaar geregeld moeten kunnen worden.

22 mm knel Voor aansluiting op 22 mm leidingwerk.

Compleet uitgevoerd Klep, motor en transformator als voorgemonteerde combinatie.

24 V AC Geschikt voor 24 volt wisselspanning.

Met eindcontact Voor het doorgeven van een schakelsignaal.

18 seconden Snelle openings- en sluitingstijd.

Kvs 6,4 Geschikt voor diverse verwarmingsinstallaties.

Honeywell Y-VC voor zoneregeling en stadsverwarming

De Honeywell Y-VC-serie is bedoeld voor installaties waarin een verwarmingsbron meerdere afzonderlijke zones moet kunnen bedienen. Met een zoneklep kan de warmtetoevoer naar een bepaald gedeelte van een woning of gebouw worden geopend of afgesloten. Hierdoor kan iedere zone afzonderlijk worden geregeld.

Een praktische toepassing is bijvoorbeeld een woonhuis waarin naast het woongedeelte ook een praktijkruimte aanwezig is. Beide gedeelten kunnen dan afzonderlijk van elkaar worden aangestuurd. Ook in gebouwen met meerdere appartementen of andere afzonderlijke verwarmingszones kan een dergelijke regeling worden toegepast.

De Honeywell Y-VC-afsluiters zijn daarnaast geschikt voor toepassingen met stadsverwarming. Hierbij wordt de warmtelevering eveneens per zone geregeld, bijvoorbeeld wanneer verschillende delen van een gebouw onafhankelijk van elkaar verwarmd moeten worden.

De Y-VC8615AG1100 wordt compleet geleverd als combinatie van klep, motor en transformator. Daardoor vormt deze uitvoering een kant-en-klare oplossing voor de betreffende zoneregeling.

Wat doet het eindcontact van de Honeywell Y-VC8615AG1100?

Deze Honeywell uitvoering beschikt over een eindschakelaar. Dit betekent dat naast de normale bedrading voor het aansturen van de afsluiter ook een extra schakelfunctie beschikbaar is. Hierdoor kan de positie van de afsluiter worden gebruikt binnen de verdere regeling van de installatie.

Dit is met name van belang bij toepassingen met een cv-ketel. De thermostaat kan de afsluiter aansturen om de betreffende zone te openen. Zodra de klep de juiste positie heeft bereikt, kan het eindcontact vervolgens een signaal richting de cv-ketel afgeven.

Voor een dergelijke toepassing is bedrading met meerdere aders noodzakelijk. Bij een uitvoering met eindschakelaar wordt hiervoor doorgaans 6-aderige bedrading toegepast.

Bij stadsverwarming is een dergelijke koppeling met een cv-ketel niet aan de orde. Wanneer een cv-installatie bijvoorbeeld weersafhankelijk wordt geregeld, kan afhankelijk van de regeling ook worden volstaan met een afsluiter zonder eindschakelaar.

Belangrijk vóór installatie

De Honeywell Y-VC8615AG1100 is uitsluitend toepasbaar met 24 V aan/uit-thermostaten, waaronder geschikte klokthermostaten. Controleer daarom vooraf altijd de uitgangsspanning en het type regelcontact van de gebruikte thermostaat of regelaar.

Complete Honeywell Y-VC-oplossing

De zone- en stadsverwarmingsafsluiters uit de Honeywell Y-VC-serie worden als complete combinatie geleverd. De afsluiter, aandrijving en transformator zijn hierbij op elkaar afgestemd. Hierdoor hoef je niet afzonderlijk een regelelement te selecteren voor deze uitvoering.

Dit verschilt van de V200-afsluiters. Bij een V200-afsluiter moet namelijk nog een afzonderlijk regelelement worden besteld. Daarnaast is bij die toepassing een aparte keteltransformator van minimaal 30 VA nodig. Bij de Y-VC8615AG1100 zijn de benodigde onderdelen als complete combinatie uitgevoerd.

Een ander belangrijk verschil zit in de snelheid van de aandrijving. De Honeywell Y-VC-serie heeft een openings- en sluitingstijd van slechts 18 seconden. Ter vergelijking: bepaalde Honeywell uitvoeringen hebben een looptijd van circa 5 minuten. De Y-VC-serie reageert daarmee relatief snel op een wijziging in de warmtevraag van de betreffende zone.

Toepassing in een verwarmingsinstallatie

Afzonderlijke zones onafhankelijk regelen

Wanneer één warmtebron meerdere delen van een gebouw moet verwarmen, kan het ongewenst zijn dat alle zones gelijktijdig warmte ontvangen. Met een gemotoriseerde zoneklep kan de waterstroom naar een specifieke zone worden geregeld.

De thermostaat bepaalt wanneer warmte nodig is en stuurt de Honeywell zoneklep aan. De aandrijving opent vervolgens de klep. Zodra de klep de gewenste positie heeft bereikt, kan het eindcontact worden gebruikt om een volgende stap in de regeling te activeren.

Hierdoor kan de Y-VC8615AG1100 onderdeel zijn van een complete zoneregeling voor bijvoorbeeld een woning, praktijkruimte of gebouw met meerdere afzonderlijk regelbare verwarmingsgedeelten.

Technische specificaties Honeywell Y-VC8615AG1100

Eigenschap	Specificatie
Producttype	2-weg zoneklep
Type / uitvoering	Y-VC8615AG1100
Materiaal behuizing	Brons
Kwaliteitsklasse	Brons (Rg 5)
Nominale diameter	Overig
Uitwendige buisdiameter alle aansluitingen	22 mm
Aansluitingen	Knelring
Met koppeling aansluiting 1	Nee
Met koppeling aansluiting 2	Nee
Druktrap klasse	PN 4
Druktrap klasse flens	PN 4
Max. mediumtemperatuur continu	95 °C
Min. mediumtemperatuur continu	1 °C
Oppervlaktebescherming	Geen (onbehandeld)
Kvs-waarde	6,4
Voedingsspanning	24 V AC
Frequentie 60 Hz	Ja
Frequentie	50 Hz
Stuursignaal	Tweepunts
Standterugmelding	Geen
Instelbare standterugmelding	Nee
Overbrenging	Met tandwielen
Hulpcontacten	Ja
Met eindcontacten	Ja
Handbediening	Nee
Looptijd	18 s
Beschermingsgraad (IP)	IP20
Beschermingsgraad (IP-waarde)	20
Explosieveilig	Nee
Max. opgenomen elektrisch vermogen	6 VA
Toegelaten relatieve vochtigheid	0–90%
Omgevingstemperatuur	0–65 °C
Hoogte	113 mm
Breedte	112 mm
Diepte	68 mm

Veelgestelde vragen over de Honeywell Y-VC8615AG1100

Waarvoor wordt de Honeywell Y-VC8615AG1100 gebruikt?

De Honeywell Y-VC8615AG1100 is een 2-weg zoneklep voor het afzonderlijk regelen van verwarmingszones. De klep kan bijvoorbeeld worden gebruikt wanneer één cv-ketel meerdere delen van een woning of gebouw moet verwarmen en deze zones afzonderlijk geregeld moeten kunnen worden.

Wat betekent 2-wegklep bij deze Honeywell uitvoering?

Een 2-wegklep heeft een ingang en een uitgang en wordt gebruikt om de doorstroming van het verwarmingswater door een leidingtraject te openen of af te sluiten. Bij zoneregeling bepaalt de klep of een bepaalde verwarmingszone warmte ontvangt.

Heeft de Honeywell Y-VC8615AG1100 een eindschakelaar?

Ja. Deze uitvoering beschikt over eindcontacten en hulpcontacten. Hierdoor kan de positie van de klep worden gebruikt voor verdere schakeling binnen de verwarmingsregeling.

Waarom is een eindcontact handig bij een cv-ketel?

Bij een installatie met een cv-ketel kan de thermostaat eerst de zoneklep aansturen. Nadat de klep geopend is, kan het eindcontact vervolgens een signaal aan de cv-ketel doorgeven. Op deze manier kan de warmtevraag van de zone worden gekoppeld aan de werking van de warmtebron.

Hoeveel aders zijn nodig bij een uitvoering met eindschakelaar?

Bij een toepassing waarbij de eindschakelaar wordt gebruikt, is 6-aderige bedrading benodigd. De exacte aansluitwijze is afhankelijk van de gebruikte thermostaat, regelaar en installatie.

Kan de Y-VC8615AG1100 worden toegepast bij stadsverwarming?

De Honeywell Y-VC-serie is ook bedoeld voor toepassingen met stadsverwarming. Bij stadsverwarming is uiteraard geen cv-ketel aanwezig die via het eindcontact van de zoneklep hoeft te worden aangestuurd. De exacte toepassing moet daarom worden afgestemd op de aanwezige regelinstallatie.

Kan een afsluiter zonder eindschakelaar ook worden gebruikt?

Bij een weersafhankelijk geregelde cv-installatie kan, afhankelijk van de gekozen regelstrategie, worden volstaan met een afsluiter zonder eindschakelaar. Of dat in een specifieke installatie mogelijk is, hangt af van de gebruikte regeling en de manier waarop de warmtebron wordt aangestuurd.

Op welke spanning werkt de Honeywell Y-VC8615AG1100?

De Y-VC8615AG1100 werkt op 24 V AC. De uitvoering is bedoeld voor gebruik met 24 V aan/uit-thermostaten, waaronder geschikte klokthermostaten.

Is de Honeywell Y-VC8615AG1100 compleet?

Ja. De Y-VC-afsluiters worden als complete combinatie geleverd. De uitvoering bestaat uit de afsluiter, motor en transformator, waardoor voor deze toepassing geen afzonderlijk regelelement hoeft te worden geselecteerd.

Wat is het verschil met een Honeywell V200-afsluiter?

Bij een V200-afsluiter moet een afzonderlijk regelelement worden besteld. Daarnaast is bij deze toepassing een aparte keteltransformator van minimaal 30 VA nodig. De Honeywell Y-VC-serie wordt daarentegen als complete combinatie geleverd.

Hoe snel opent en sluit de Honeywell Y-VC8615AG1100?

De Y-VC-serie heeft een openings- en sluitingstijd van ongeveer 18 seconden. Daarmee reageert de klep snel op het schakelsignaal van de aangesloten regelinstallatie.

Wat is de Kvs-waarde van deze zoneklep?

De Honeywell Y-VC8615AG1100 heeft een Kvs-waarde van 6,4. De Kvs-waarde geeft de doorstroomcapaciteit van de klep aan en is een belangrijke waarde bij het bepalen of een klep geschikt is voor een bepaalde installatie.

Welke leidingmaat heeft de Honeywell Y-VC8615AG1100?

Deze uitvoering is geschikt voor leidingwerk met een uitwendige diameter van 22 mm. De aansluitingen worden uitgevoerd met een knelring.

Wat is de maximale mediumtemperatuur?

De maximaal toegestane continue mediumtemperatuur bedraagt 95 °C. De minimale continue mediumtemperatuur bedraagt 1 °C.

Wat zijn de afmetingen van de Honeywell Y-VC8615AG1100?

De zoneklep heeft een hoogte van 113 mm, een breedte van 112 mm en een diepte van 68 mm.

Wat is de IP-beschermingsgraad van deze Honeywell zoneklep?

De Y-VC8615AG1100 heeft beschermingsgraad IP20. De uitvoering is niet explosieveilig.

Let bij het bestellen vooral op de 22 mm knelaansluiting, 24 V AC voedingsspanning en de benodigde eindcontactfunctie voor jouw installatie.
